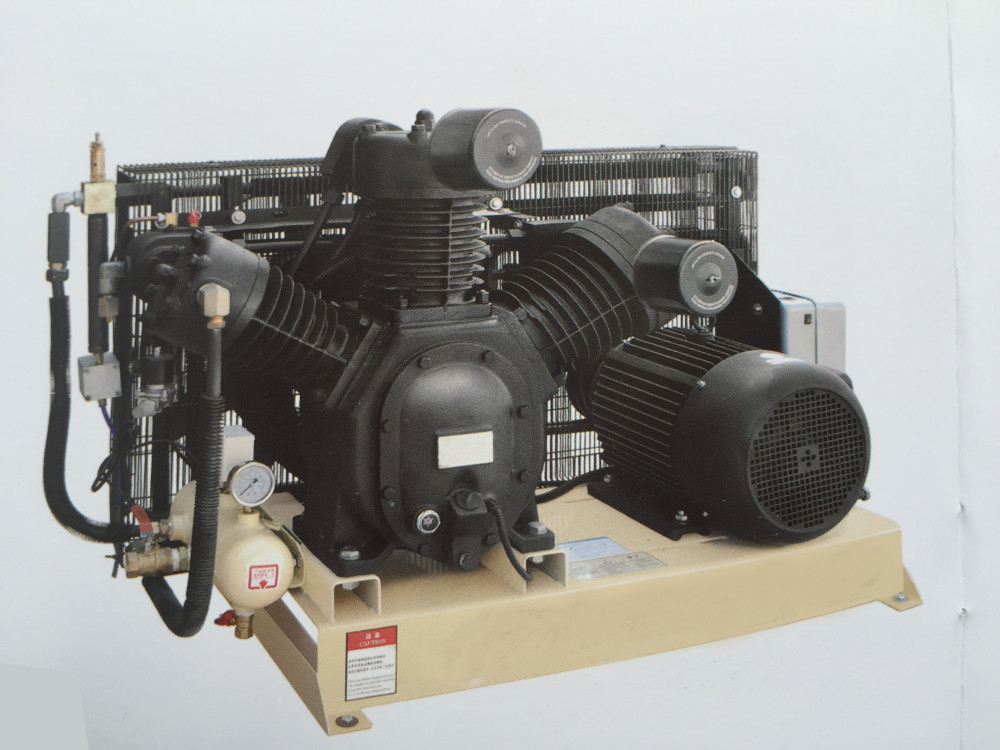

ZW-1.0-(1.5-11)-(4.5-16)丙烷气压缩机
◆系列:GS系列 ◆输出功率:2.2~200Kw ◆风量:0.1~1000m³/min ◆工作压力:0.8Mpa~40Mpa ◆传动方式:直连/皮带 ◆工作电压:380V50HZ/220V50HZ ◆润滑方式:机油润滑/无油 ◆冷却方式:风冷/水冷
全国热线

17717014668

 一、技术参数





产品型号

ZW-1.0/(1.5-11)-(4.5-16)

结构形式

立式单作用

压缩介质

丙烷和丁烷

公称容积流量(m3/min)

1.0

压缩级数

1

气缸数

2

传动方式

皮带传动

噪声(声压级) dB(A)

≤85

冷却形式

风冷

转速   (r/min)

650

吸气压力(MPa 表压)

1.5-11

排气压力(MPa 表压)

4.5-16

吸气温度(℃)

≤40

排气温度(℃)

≤80

润滑方式

曲轴、连杆、十字头

飞溅润滑

气缸、填料

无油润滑

型号

YB160M-4

隔爆等级

d II BT4

防护等级

主机外壳

IP44

接线盒

IP54

转速(r/min)

1440

额定电压(V)

380

额定电流(A)

21.61

额定功率(kW)

11

外形尺寸(L×W×H) mm

1100×740×960

重量 kg

约580




二、供货范围

序号

名称

数量

备注

1

压缩机主机

1



2

隔爆电动机

1



3

气液分离器

1



4

两位四通阀

1



5

安全阀

1



6

底架

1



7

过滤器

1



8

皮带罩壳

1



9

管路部件

1套



10

压力表

2个





三、主要零件材料

名称

材料名称

备注

曲轴箱

HT200



曲轴

45



中体

HT250



连杆

45



十字头

QT600-3



活塞杆

40Cr



活塞

35



气缸

HT250



气缸盖

HT250



填料

特制聚四氟乙烯填充料



进气阀

精铸和3Cr13



排气阀

精铸和3Cr13



活塞环

特制聚四氟乙烯填充料



“O”型密封圈

耐油橡胶



四、仪表

1.           配备进、排气压力表。

五、气路系统

1.       排气管设有安全阀

2.       进排气口备有配对法兰

六、设计制造采用标准

1.       制造标准:JB/T8052-96

2.       检验标准:GB3853
以上仅为部分样品,我司可生产压力1-40Mpa,流量0.1m³/min-200 m³/min的各种小型中型和大型压缩机,介质包括空气、氮气、天然气、惰性气体、二氧化碳等各种气体。如果样品不符合您的要求,请来电索要技术资料和报价。
