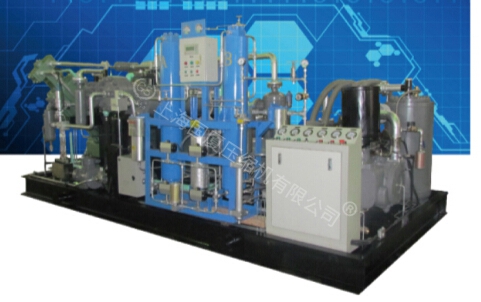

氟甲烷压缩机
◆系列:GS系列 ◆输出功率:2.2~200Kw ◆风量:0.1~1000m³/min ◆工作压力:0.8Mpa~40Mpa ◆传动方式:直连/皮带 ◆工作电压:380V50HZ/220V50HZ ◆润滑方式:机油润滑/无油 ◆冷却方式:风冷/水冷
全国热线

15026406225

为满足用户的要求,按照贵公司提供进气压力常压、排气压力5.0MPa、供气量50Nm3/h 的技术条件。现提供我公司生产的VW-1/50型氟甲烷压缩机的技术方案供贵公司参考选型。

1. 氟甲烷压縮机的用途

V系列氟甲烷压缩机组是压缩氟甲烷的专用设备;氟甲烷压缩机组包含的主要设备有:氟甲烷压缩机主机、防爆电动机、冷却系统、润滑系统、进口过滤器及出口入口阀门、分离系统、仪表显示系统、安全放散系统、PLC执行控制系统等。该机组提供压力为5.0MPa高品质的氟甲烷气源。

2. 氟甲烷压缩机的设计、制造、检验采用如下标准

GB/T20322-2006    石油及天然气工业用往复压缩机

GB50156-2002      汽车加油加气站设计和施工规范

JB/T10298-2001    汽车加气站用天然气压缩机

JB/T9105-1999     大型往复活塞压缩机技术条件

GB/T4980-2003     容积式压缩机噪声声的测定

GB/T15487-1995    容积式压缩机流量测量方法

JB/T7240-1994     一般用往复活塞压缩机主要零部件技术条件

GB/T7777-2003     往复活塞压缩机机械振动测量与评价

GB150-1998        钢制压力容器

GB151-1999        钢制管壳式换热器

JB4730-1994       压力容器无损检测

                  压力容器安全技术监察规程

GB/T755-2000      旋转电机定额和性能

GB3836.1-2000     爆炸性气体环境用电气设备第1部分:通用要求

GB3836.2-2000     爆炸性气体环境用电气设备第2部分:隔爆型“d”

                 中华人民共和国“爆炸危险场院所电气安全规程”

GBJ93-1986        工业自动化仪表工程施工及验收规范

GB/T13306-1991    标牌

3. 氟甲烷压缩机的技术要求

3.1加气站工艺要求

3.1.1压缩介质:                 氟甲烷

3.1.2单台压缩机供气量:         50Nm3/h

3.1.3压缩机的吸气压力:         常压

3.1.4压缩机的排气压力:         5.0MPa(G)

3.1.5冷却方式:                 开式水冷

3.1.6压缩机的吸气温度:         ≤40℃

3.1.7压缩机控制方式:           采用手动启动,故障自动停机,手动排污。

3.2 使用条件

3.2.1 环境温度:                -10°C~+45°C

3.2.2 安装形式:                撬装安装

3.2.4 电源:                    220V/50Hz、380V/50Hz。

4. 氟甲烷压缩机组的技术参数



1

型号

VW-1/50

2

结构型式

V型、三级压缩

3

公称容积流量

1m3/min

4

吸气压力(表压)

常压

5

额定排气压力(表压)

5.0MPa

 6

排气量

50Nm3/h

7

吸气温度

≤40℃

8

输气温度

经冷却后氟甲烷出口温度不高于环境温度15℃

9

压缩介质

氟甲烷

10

冷却方式

开式水冷

11

冷却水耗量

2m3/h

12

润滑方式

气缸和填料无油润滑;

曲轴、连杆、十字头由油泵输油润滑。

13

噪声声压级

≤85dB(A)

14

润滑油温度

≤70℃

15

压缩机转速

740r/min

16

配备动力

防爆电动机YB2-225M-8 22kW  IP54、740r/min、AC380V/50Hz B3、dⅡBT4

17

振动烈度

≤28.0

18

驱动方式

直联驱动

19

检测、控制方式

变送器检测、PLC全自动控制

20

压缩机外形尺寸(长×宽×高)

2500×2200×2050mm

21

全机重量

~2500kg

22

安装型式

整体安装式

23

压缩机使用寿命

25年以上



5.6氟甲烷压缩机组的电器控制部分

本系统是固定式压缩机站的组成部分,电器控制系统由非标启动柜、机上控制元件组成。主电动机22kW,电源:三相五线AC380V/50Hz。

5.6.1功能简介:

5.6.1.1 PLC集中控制:本机采用SIEMENS  S7-200 PLC与之配套的文本显示器和相关的控制元器件对运行参数监控点模拟量进行控制。对机组的操作十分简单、可靠。

5.6.1.2显示功能:采用文本显示器可显示和查阅整个压缩机流程中的监控点的运行参数;具有如下显示功能:

n  运行状态

n  查看运行中的运行参数(压力、温度)

n  故障信息提示

n  可修改参数可调

n  查看累计工作计时

5.6.1.4对主电动机及辅助电机进行控制及保护:具有电机过载、过流等保护;当电机过载(过流)时,压缩机自动停机且声光报警。

5.6.1.5压缩机具有手动启动和手动停机及排气超压、故障自动停机功能。

5.6.1.6压缩机流程中的监控点采用压力变送器和温度变送器为一次检测元件,对压缩机末级排气压力、冷却水压力、润滑油压力测控并显示;当控制值超限时压缩机自动停机并声光报警。

5.6.1.7故障提示功能:当出现故障时压缩机自动停机,控制系统声光报警,同时文本显示器可显示故障原因,提示操作者针对故障进行处理。

5.6.2压缩机PLC具体控制项目及系统动作方式汇总:

项目

状态

检测类型

动作

末级排气压力

变送器

报警、停机

润滑油压力

变送器

报警、停机

冷却水压力

变送器

报警、停机

主电机故障



报警、关断、停机
